سنسور سطح LR2050
| مشخصات محصول | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| تعداد ورودی ها و خروجی ها | تعداد خروجی دیجیتال: 1; تعداد خروجی آنالوگ: 1 | ||||||||
| طول پروب L [mm] | 150…2000 | ||||||||
| اتصال فرآیند | G 3/4 نخ خارجی | ||||||||
| کاربرد | |||||||||
| ویژگی خاص | کنتاکت های روکش طلا | ||||||||
| رسانه ها | مایعات؛ رسانه های نفتی؛ رسانه آبدار | ||||||||
| ثابت دی الکتریک محیط | ≥ 1.8; (برای محیط های با ثابت دی الکتریک 1.8…5 (به عنوان مثال روغن ها)، یک لوله کواکسیال برای عملیات مورد نیاز است) | ||||||||
| رسانه های توصیه شده | اب؛ رسانه آبدار؛ روغن ها؛ رسانه های نفتی | ||||||||
| دمای متوسط [°C] | -20…100 | ||||||||
| فشار مخزن [bar] | -1…16 | ||||||||
| MAWP (برای برنامه های کاربردی مطابق با CRN) [نوار] | 16 | ||||||||
| داده های الکتریکی | |||||||||
| ولتاژ کاری [V] | 18…30 دی سی | ||||||||
| مصرف جریان [mA] | < 50 | ||||||||
| کلاس حفاظتی | III | ||||||||
| حفاظت از قطبیت معکوس | بله | ||||||||
| زمان تأخیر روشن شدن [s] | < 3 | ||||||||
| اصل اندازه گیری | رادار موج هدایت شونده | ||||||||
| ورودی ها / خروجی ها | |||||||||
| تعداد ورودی ها و خروجی ها | تعداد خروجی دیجیتال: 1; تعداد خروجی آنالوگ: 1 | ||||||||
| خروجی ها | |||||||||
| تعداد کل خروجی ها | 2 | ||||||||
| سیگنال خروجی | سیگنال سوئیچینگ؛ سیگنال آنالوگ؛ IO-Link | ||||||||
| نوع سیم بندی | PNP/NPN | ||||||||
| تعداد خروجی های دیجیتال | 1 | ||||||||
| نوع خروجی | حالت عادی : باز / حالت عادی : بسته; (قابل پارامترسازی) | ||||||||
| حداکثر خروجی سوئیچینگ افت ولتاژ DC [V] | 2.5 | ||||||||
| نرخ جریان دائمی سوئیچینگ خروجی DC [mA] | 150; (200 (…60 درجه سانتیگراد)) | ||||||||
| تعداد خروجی های آنالوگ | 1 | ||||||||
| خروجی جریان آنالوگ [mA] | 4…20 معکوس; (مقیاس پذیر) | ||||||||
| حداکثر بار [Ω] | 500 | ||||||||
| حفاظت در برابر اتصال کوتاه | بله | ||||||||
| نوع حفاظت در برابر اتصال کوتاه | ضربان دار | ||||||||
| حفاظت از اضافه بار | بله | ||||||||
| محدوده اندازه گیری/تنظیم | |||||||||
| طول پروب L [mm] | 150…2000 | ||||||||
| محدوده فعال A [mm] | L-40 (L-60); (در صورت تنظیم روی روغن و رسانه مبتنی بر روغن) | ||||||||
| محدوده غیرفعال I1 / I2 [mm] | 30 / 10 (30); (در صورت تنظیم روی روغن و رسانه مبتنی بر روغن) | ||||||||
| سرعت نمونه برداری [Hz] | 4 | ||||||||
| محدوده تنظیم | |||||||||
| نقطه تنظیم SP [mm] | ≥ 15 (35) / ≤ L-30 | ||||||||
| توجه به نقطه تنظیم SP |
|
||||||||
| نقطه بازنشانی rP [mm] | ≥ 10 (30) / ≤ L-35 | ||||||||
| توجه به نقطه تنظیم مجدد rP |
|
||||||||
| در مراحل [mm] | 1 | ||||||||
| هیسترزیس [mm] | > 5 | ||||||||
| دقت / انحراف | |||||||||
| خطای اندازه گیری [mm] | ± 7 | ||||||||
| خطای افست [mm] | 5 | ||||||||
| وضوح [mm] | 1 | ||||||||
| سیگنال صفر (جریان) [mA] | 4.0 | ||||||||
| سیگنال کامل (جریان) [mA] | 20 | ||||||||
| تغییر دما در هر 10 کلوین | ± 0.2٪ | ||||||||
| رابط ها | |||||||||
| رابط ارتباطی | IO-Link | ||||||||
| نوع انتقال | COM2 (38,4 kBaud) | ||||||||
| بازبینی IO-Link | 1.1 | ||||||||
| استاندارد SDCI | IEC 61131-9 | ||||||||
| پروفایل ها | سنسور هوشمند: متغیر داده فرآیند. شناسایی دستگاه، تشخیص دستگاه | ||||||||
| حالت SIO | بله | ||||||||
| نوع پورت اصلی مورد نیاز | آ | ||||||||
| آنالوگ داده های فرآیند | 1 | ||||||||
| پردازش داده های باینری | 2 | ||||||||
| حداقل زمان چرخه فرآیند [ms] | 2.3 | ||||||||
| شناسه های دستگاه پشتیبانی شده |
|
||||||||
| شرایط عملیاتی | |||||||||
| دمای محیط [°C] | -40…80 | ||||||||
| دمای نگهداری [°C] | -40…100 | ||||||||
| حفاظت | IP 68; IP 69K | ||||||||
| تست ها / تاییدیه ها | |||||||||
| EMC |
|
||||||||
| مقاومت در برابر ضربه |
|
||||||||
| مقاومت در برابر لرزش |
|
||||||||
| داده های مکانیکی | |||||||||
| وزن [g] | 447 | ||||||||
| مواد | فولاد ضد زنگ (1.4404 / 316L)؛ PEI PFA; PBT; FKM | ||||||||
| مواد (قطعات خیس شده) | فولاد ضد زنگ (1.4404 / 316L)؛ فولاد ضد زنگ (1.4435 / 316L)؛ PTFE; FKM | ||||||||
| اتصال فرآیند | G 3/4 نخ خارجی | ||||||||
| نمایش / عناصر عملیاتی | |||||||||
| نمایش دادن |
|
||||||||
| ملاحظات | |||||||||
| مقدار بسته بندی | 1 عدد. | ||||||||
| اتصال برق | |||||||||
| ارتباط | رابط: 1 x M12; اطلاعات تماس: روکش طلا | ||||||||
| نمودارها | |||||||||

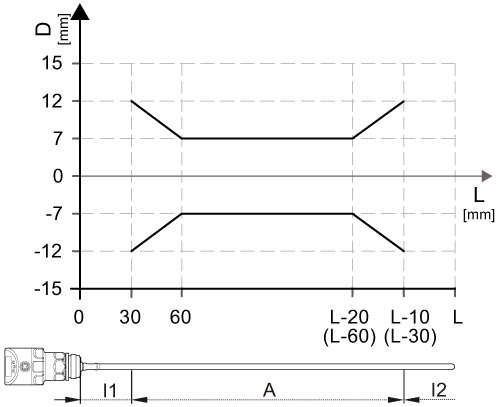

| انحراف اندازه گیری D در محدوده محدوده میله فعال | |||||||||
