AC5228

AS-Interface Airbox AC5228

برای راه اندازی غیرمتمرکز سیلندرها و محرک های سوپاپ

ترکیبی از ماژول ورودی/خروجی AS-i و شیر برقی

راندمان انرژی بالا به دلیل کاربرد غیرمتمرکز در نزدیکی محرک

کاهش پیچیدگی نصب و سیم کشی

نصب و سیم کشی بدون ابزار آسان به لطف فناوری نصب سریع

برند

برند IFM

از شما مشتریان عزیز خواهشمندیم به دلیل نوسانات بازار قبل از خرید تماس بگیرید.
مقایسه
افزودن به علاقه مندی
شناسه محصول: 14061 دسته: شبکه صنعتی
اشتراک گذاری:
  • توضیحات
  • نظرات (0)
توضیحات

کاربرد AC5228

کاربرد نصب میدانی
دمای متوسط ​​[°C] -10…50

داده های الکتریکی

ولتاژ کاری [V] 26.5…31.6 DC
حداکثر مصرف جریان از AS-i [mA] 280
نگهبان یکپارچه آره

ورودی ها / خروجی ها

تعداد ورودی ها و خروجی ها تعداد ورودی دیجیتال: 4 عدد; تعداد خروجی پنوماتیک: 2

ورودی ها

تعداد ورودی های دیجیتال 4
مدار ورودی ورودی های دیجیتال PNP
تامین سنسور ورودی ها AS-i
منبع ولتاژ [V] 20…30; (از طریق کابل تخت)
حداکثر مجموع امتیاز جریان ورودی ها [mA] 200
جریان ورودی بالا [mA] 6…10
جریان ورودی کم [mA] 0…2
حداقل سیگنال بالا سطح سوئیچینگ [V] 11
ورودی های دیجیتال در برابر اتصال کوتاه محافظت می شوند آره

خروجی ها

تعداد خروجی های پنوماتیک 2
خروجی های تامین کننده محرک AS-i

شرایط عملیاتی

دمای محیط [°C] -10…55
حفاظت IP 65; IP 67

تست ها / تاییدیه ها

EMC
EN 50295
IEC 61000-6-2

طبقه بندی AS-i

نسخه AS-i 2.11; 3.0
آدرس دهی AS-i سوکت آدرس دهی
حالت آدرس دهی گسترده آره
نمایه AS-i S-7.AE
پیکربندی ورودی/خروجی AS-i [هگز] 7
کد شناسه AS-i [هگز] AE
تخصیص بیت های داده
بیت داده D0 D1 D2 D3
ورودی 1 2 3 4
سوکت I-1/2 I-1/2 I-2 I-3/4 I-3/4 I-4
سنجاق 4 2 4 4 2 4
خروجی پنوماتیک 2 4 – –

داده های مکانیکی

وزن [g] 378
نوع نصب نصب سریع
مواد PA; POM; کنتاکت های سوراخ کننده: CuSn6 با نیکل اندود و قلع اندود
سیستم پنوماتیک 2 دریچه کشویی 3/2 طرفه (بدون همپوشانی)
محدوده فشار عملیاتی [bar] 2…8
محدوده فشار عملیاتی [MPa] 0.2…0.8
محدوده فشار عملیاتی [psi] 29…116
جریان هوا در 6/5 بار [l/min] 500
هوای فشرده مجاز کلاس هوای فشرده بدون روغن کاری 6-3-1. هوای فشرده روغن کاری شده کلاس 6-3-4
لغو دستی فشار دادن / رها کردن یا فشار دادن / چرخاندن / قفل کردن
اتصالات لوله 8 میلی متر
اگزوز اگزوز را می توان از طریق اتصال لوله تخلیه کرد

نمایش / عناصر عملیاتی

نمایش دادن
عمل LED، سبز
خطاها LED، قرمز
تابع LED، زرد

اتصال برق

اتصال ماژول فلاچکابل

تجهیزات جانبی

اقلام عرضه شده
بخش پایینی
لوازم جانبی (اختیاری)
صفحه نصب:, E74999
قسمت پایین ماژول:, E75000
کلاه محافظ: M12, E73004
شاخه های آب بندی:, E75231
صدا خفه کن:, E75232
فشاری L-fitting:, E75228
فیتینگ تی فشاری:, E75227

ملاحظات

ملاحظات
اگر به صورت پنوماتیک کار نمی کند، پلاگین آب بندی E75231 باید وارد شود.
از ورود خاک و گرد و غبار خودداری کنید.
هیچ یک از نقاط زیر را به پتانسیل خارجی وصل نکنید:
L-، L+، I-1، I-2، I-3، I-4
اتصالات به صورت الکتریکی با کابل AS-i متصل می شوند.
لطفاً نکات مربوط به هوای فشرده و EMC/ESD را در بخش «دانلودها» ببینید.
مقدار بسته بندی 1 عدد.

اتصال برق

ارتباط فناوری نصب سریع کابل تخت AS-i: ; سه جهت ممکن است
ارتباط رابط: M12

نمودارها

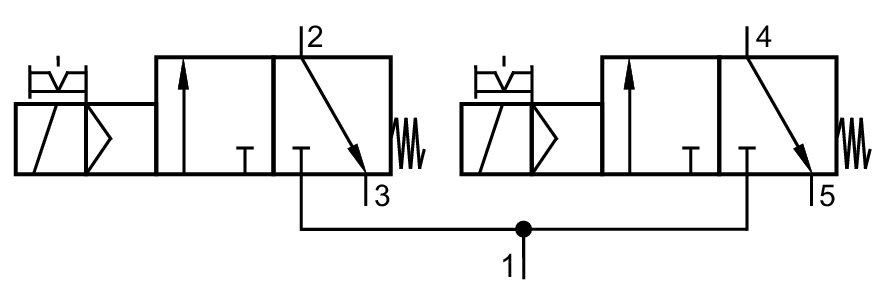

نماد پنوماتیک

2 دریچه کشویی 3/2 طرفه (بدون همپوشانی)
